При работе с ножовкой крайне важно убедиться, что ваша рука и запястье находятся в естественном и удобном положении. Рекомендуется держать руки на безопасном расстоянии друг от друга, чтобы в случае возникновения отскока инструмента это не привело к травмам той руки, которая удерживает заготовку.
Полотно ножовочное: виды и особенности
Ножовка по металлу состоит из конструкции, называемой рамка, к которой фиксируется ножовочное (или пильное) полотно. Именно это полотно выполняет резку, то есть распиливание материала. Характеристики полотна зависят от его формы, размеров, твердости и стойкости зубьев, а также от общей прочности самого полотна в условиях различных нагрузок. Рамка ножовки выполняет важную функцию, создавая условия, необходимые для корректной работы полотна, включая его достаточное натяжение, а также обеспечивая правильное приложение силы при резке. Некоторые модели рамок даже предназначены для хранения запасных полотен, что является дополнительным удобством.
Полотна для ручных ножовок могут значительно различаться по назначению. Большинство из них предназначены для обработки низкоуглеродистой или незакаленной стали, есть также специализированные полотна, предназначенные для резки твердых материалов, цветных металлов и древесины.
Стандартное полотно для ручной ножовки представляет собой узкую и тонкую полосу металла с двумя отверстиями на концах для надежного крепления в рамке, а также зубьями, находящимися на одной из сторон. Нередко встречаются полотна, в которых режущие зубья одинакового или различного размера расположены на обеих сторонах.
Одним из ключевых параметров ножовочного полотна, который определяет его эффективность, является твердость зубьев. Для полотна, использующегося в работах со сталью, этот показатель должен составлять не менее 61-64 HRc. Для достижения такой твердости полотно должно быть изготовлено из стали с содержанием углерода около одного процента и пройти соответствующую термическую обработку, что значительно улучшает его эксплуатационные характеристики.
Полотна из углеродистой стали
Полотна, выполненные из углеродистой стали, считаются наименее стойкими. Качество таких полотен во многом зависит от технологии их производства, особенно от процессов термической обработки. В большинстве случаев полотна из углеродистой стали предназначены исключительно для работ с мягкими, отожженными сталями и цветными металлами.
Также существует аналогичный металлорежущий инструмент (полотна), выполненный из холоднокатаной стальной полосы, у которых зубья подвергаются закаливанию, осуществляемому с помощью токов высокой частоты. Обычно такие полотна применяются только для обработки мягких цветных металлов и менее прочных материалов, таких как дерево, пластмасса и композиты.
Ножовочные полотна
Преимущества использования ножовочных полотен для распиловки заготовок заключаются в простоте обслуживания необходимого оборудования, бюджетности процесса и невысоких отходах при резке. Однако у них есть и недостатки: низкая стойкость и производительность полотен, а также перекошенная поверхность после распила, что требует дополнительной обработки. Ширина реза на отрезных ножовочных станках колеблется от 2,5 до 4 мм.
Согласно стандарту ГОСТ 6645-68, ножовочные полотна, как показано на рисунке 1, разделяются на ручные (тип 1) и машинные (тип 2). Профиль зубьев ножовочных полотен, который рекомендуется согласно данному ГОСТу, может быть визуализирован на рисунке 1а, где передний угол зубьев γ равен 0°, а задний угол α составляет 40°. С точки зрения прочностных характеристик зуба и оптимальных условий резания, рекомендуется использовать следующие значения: γ = 0-5°, α = 35-40°, β = 50-55°, R = 0,5-1,5 мм.
Рис. 1. Элементы ножовочного полотна
Шаг зубьев
При выборе шага зубьев ножовочных полотен важно учитывать размеры заготовки и ее твердость. Полотна с мелкими зубьями следует использовать для распиловки тонких заготовок из твердых материалов, в то время как полотна с крупными зубьями подходят для резки заготовок большого сечения из мягких материалов. Например, для резки заготовок из стали с пределом прочности σв = 40÷60 кгс/мм2 и диаметром более 150 мм рекомендуется применять ножовочные полотна с шагом 3, 4 и 6,3 мм. В то же время для заготовок из стали с σв > 60 кгс/мм2 и диаметром менее 150 мм рекомендуются полотна с шагом менее 3 мм. Шаг зубьев t ножовочных полотен прямо пропорционален толщине отрезаемой заготовки и обратно пропорционален ее твердости.
Производительность ножовочных полотен также зависит от силы, прикладываемой к полотну, которая должна подбираться с учетом толщины самого полотна. Так, например, для ножовочного полотна толщиной 0,8; 1,0; 2,0 мм рекомендуется следующие значения силы: 5; 10; 30 кгс соответственно.
Чтобы уменьшить трение ножовочного полотна об стенки отрезаемой заготовки, зубья полотна подвергаются разводке в разные стороны. Таким образом, ножовочные полотна с шагом зубьев до 0,8 мм нуждаются в разведении зубьев по всему полотну, тогда как при шаге свыше 0,8 мм разводка оговаривается по каждому зубу, при этом допускается разводка двух смежных зубьев с одним неразведённым между ними.
Рекомендации по выбору шага зуба ручных пил для распиловки различных материалов
| Материал | Шаг зуба в TPI (t в мм) при следующей толщине материала | |||
|---|---|---|---|---|
| До 6 мм | 6-15 мм | 15-30 мм | Свыше 30 мм | |
| Дерево | ||||
| Мягкое | 13-9 (2-3) | 9-7 (3-3,5) | 7 (3,5) | 5 (5) |
| Средней твердости | 13 (2) | 9-7 (3-3,5) | 7 (3,5) | 7 (3,5) |
| Твердое | 13 (2) | 9 (3) | 9-7 (3-3,5) | 9-7 (3-3,5) |
| Слоистое | 13 (2) | 13-11(2-2,5) | 9 (3) | 9 (3) |
| Фибровый картон | ||||
| Изоляционный материал | 9 (3) | 7 (3,5) | 7 (3,5) | |
| Стеновая плита | 9 (3) | 9 (3)- 7 (35) | 7 (35) | |
| Твердая фибра | 13 (2)- 9 (3) | 9 (3) | 7 (35) | |
| Прессованый листовой материал | ||||
| Мягкий | 13-9 (2-3) | 9(3)- 7 (3,5) | 7 (3,5) | |
| Средней твердости | 13-9 (2-3) | 9 (3)- 7 (3,5) | 7 (3,5) | |
| Твердый | 13-9 (2-3) | 9-7 (3-3,5) | 9-7 (3-3,5) | |
| Слоистый пластик | 13-9(2-3) | 13-9(2-3) | 9-7 (3-3,5) | |
| Одно- или многослойная фанера | 13-11 (2-2,5) | 9 (3)- 7(3,5) | 9 (3)- 7(3,5) | |
| Вспененный бетон | 9(3) | 9-7 (3-3,5) | 9-7 (3-3,5) | |
| Гипсолит | 9 (3) | 9-7 (3-3,5) | 9-7 (3-3,5) | |
| Листовая пластмасса | ||||
| Мягкая | 13 (2) | 9 (3) | 9-7 (3-3,5) | |
| Твердая | 13-9 (2-3) | 9-7 (3-3,5) | 9-7 (3-3,5) | |
| Алюминий | 13 (2) | |||
Современные металлические стусла легче, проще и удобнее в использовании, при этом они могут быть настроены как для правой, так и для левой руки. В таких конструкциях полотно надежно направляется с помощью пружинящей пластины, что не мешает пилить свободно и без ограничений. Использование такого стусла позволяет поворачивать полотно по отношению к волокнам древесины с шагом в 15 градусов. Это приспособление обеспечит точность и корректность распилов на протяжении многих лет.
Для распила небольших деталей вместо стусла иногда применяется цулага. Это представляет собой прямоугольный кусок доски или многослойной фанеры, к которому с противоположных сторон прибиты два бруска. Цулага располагается на верстаке с упором нижнего бруска в край стола. Деталь в данном случае помещается на верхнюю плоскость цулаги и прижимается к верхнему бруску, который короче ширины доски, что определяет направление распила.
Многие компании предлагают пилы, зубья которых защищены специальным полозковым чехлом, что предотвращает их затупление при случайных ударах. Такой чехол можно изготовить самостоятельно, разрезав вдоль резиновую или пластиковую трубку соответствующего диаметра. При длительном неиспользовании пилы рекомендуется протереть ножовочное полотно машинным маслом, надеть на зубья защитный чехол и выбрать для хранения инструмента место с низкой влажностью.
Несколько полезных советов напоследок
При разметке будущего распила следует учитывать ширину реза, чтобы пилить по намеченной линии и тем самым обеспечить сохранность нужного размера заготовки.
Во время работы с пилой имеет смысл двигать ей по всей длине полотна, натягивая кисть руки, мышцы плеча и верхнюю часть тела. Широкий ход пилы облегчает процесс удаления опилок из распила. В самом начале нужно аккуратно вводить пилу в материал, а затем продолжать распил без значительного давления на полотно, позволяя ему резать под собственным весом.
Если пила застревает в распиле и деформируется, причина может заключаться либо в слишком малом разводе зубьев, либо в характеристиках структуры распиливаемого материала. В последнем случае можно обработать ножовочное полотно небольшим количеством воска или мыла и вставить самодельный клин в распил.
Когда речь идет о распиловке тонких слоистых материалов или древесины крупным зубом, лучше всего перемещать полотно под небольшим углом к поверхности (не более 10 градусов). При этом рекомендуется, чтобы на поверхности материала одновременно находились не менее трех-пяти зубьев, чтобы избежать откола отдельных фрагментов.
Для того чтобы дерево, особенно в его конце, не расщеплялось, рекомендуется подложить деревянный брусок под его нижнюю плоскость. Это также убережет опорную поверхность верстака от повреждений.
В данном материале использованы термины из области «Ножовки по дереву».
Редакция выражает благодарность региональному представителю компании SANDVIK, Алексею Павловичу Веселкову, за помощь в подготовке содержания.

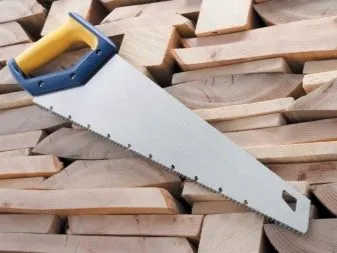

Разновидности ножовок по дереву
Ножовки представлены в большом разнообразии и могут быть разделены на три основные группы, каждая из которых имеет свои подкатегории:
- с обухом;
- для криволинейного распила;
- японские модели.
Если предстоит выполнять точную работу, следует использовать инструмент с обухом, у которого по верхнему краю полотна установлена дополнительная полоса из латуни или стали. Она обеспечивает жесткость и предотвращает изгиб. Эти ножовки подразделяются на следующие типы:
- шипорезные;
- с ласточкиным хвостом;
- со смещенной ручкой;
- кромочные;
- модельные.
Первый тип – шипорезные ножовки – самые крупные, предназначенные для работы с толстыми досками и дровами. Они имеют закрытую рукоятку, что обеспечивает надежную фиксацию инструмента в руке. Их уменьшенная версия называется «ласточкин хвост» и используется для работы с твердыми породами древесины.
Если необходимо выполнять распилы на сквозных шипах, стоит обратить внимание на ножовку со смещенной ручкой. Это позволяет пользователю легко менять настройку, делая работу удобной как для правой, так и для левой руки.
Когда требуется выполнить тонкий срез, кромочная пила становится идеальным выбором благодаря своим компактным размерам. Модельная пила – это самый маленький инструмент из всех представленных, предназначенный для самых тонких задач.
Работа с любым из описанных инструментов должна начинаться с удержания ножовки под слегка наклоненным углом.
Для выполнения криволинейных деталей используют совершенно другой инструмент. Эта категория имеет свои подкатегории:
- лучковые;
- ажурные;
- лобзиковые;
- узкие.
Лучковая ножовка обычно имеет длину 20-30 сантиметров, с режущим полотном, содержащим от 9 до 17 зубьев на дюйм. При этом есть возможность поворачивать полотно в нужном направлении, не мешая обзору рамки. На рынке также представлены складные туристические модели, которые занимают достаточно мало места.
Ажурная пилка имеет рабочую длину 150 мм и выполнена в форме дуги. Основная сфера применения таких пилок – это работа с искусственными материалами и цельной древесиной.
Размеры зубьев пилы
Этот параметр является крайне важным, так как он определяет сферу применения инструмента.
Крупные
Крупными считаются зубья размером 4-6 мм. Они обеспечивают грубый рез, однако позволяют выполнить работу быстрее. Это делает такие пилы идеальными для обработки крупных заготовок, например, бревен, где точность линий не играет столь критичной роли.
Мелкие
К мелким зубьям относятся ножовки с размером зубьев в диапазоне 2-2,5 мм. Главное преимущество такого инструмента заключается в возможности получения очень точного и аккуратного распила, что делает их идеальными для обработки мелких деталей.
Средние
Ножовки, имеющие зубья размером 3-3,5 мм, считаются средними и также могут эффективно использоваться для обработки деревянных заготовок небольших размеров.
Ручка пилы: форма, материал, крепление
Важно учитывать следующие моменты:
- Эргономика — удобный захват, выполненный с учетом анатомических особенностей руки, а также наличие противоскользящей вставки, выполненной из резины для повышения удобства;
- Конструкция ручки — возможность замены ножовочного полотна или отсутствие такой опции. Наличие съемного соединения позволяет быстро и легко менять полотно;
- Прочность ручки — этот аспект зависит от используемых полимеров, где известные производители предпочитают качественный пластик и часто производят монолитные рукоятки для повышения прочности;
- Угол наклона ручки — большинство современных ручек позволяет устанавливать полотна под углами 45 и 90°, а также есть модели с изменяемым положением фиксации рукоятки, которые позволяют установить пилу под любым углом.
Стоит ли переплачивать за бренд
Если вы планируете использовать пилу постоянно или боитесь повредить дорогой материал, рекомендуется приобретение инструмента от известного производителя. Крупные компании заботятся о своей репутации и не стремятся просто продать массовое количество ножовок; они тестируют свои изделия, учитывают отзывы пользователей, изучают товары и технологии конкурентов, постоянно совершенствуя свои предложения.
Однако, если ваш бюджет ограничен или вы ищете инструмент для однократного использования, стоит обратить внимание на каждый параметр из нашего списка и постараться найти качественную пилу по разумной цене. В таком случае вам, скорее всего, придется сделать некоторые компромиссы: например, выбрать ножовку с не очень острыми зубьями или менее удобной рукояткой, пожертвовав скоростью работы или качеством распила.
