При производстве этих инструментов использовалась медь, и они предлагались в различных формах, каждая из которых имела свои размеры жала: например, заострённые жала предназначались для пайки электронных компонентов, а плоские — для обработки корпусных изделий, экранов и прочих элементов, выполненных из листового материала.
Рейтинг лучших импульсных паяльников на 2024 год
Этот материал носит исключительно информационный характер и не является рекламным предложением; он отражает личное мнение автора.
С древних времён для соединения различных материалов применялись устройства, аналогичные современным паяльникам. В ходе археологических раскопок были обнаружены древние приборы, возраст которых превышает 5000 лет. В настоящее время для пайки микросхем, проводов и деталей из различных материалов, таких как пластик и металл, использование паяльника стало необходимостью.
Работа современных паяльников требует электрической энергии, которая может подаваться как от сети, так и от аккумулятора. Энергия преобразуется в тепловую, что приводит к нагреванию жала. Под воздействием этого нагретого жала происходит плавление припоев, необходимых для соединения деталей. После завершения процесса плавления и полного остывания соединяемые элементы фиксируются. В современных специализированных магазинах представлено множество типов паяльников, которые отличаются друг от друга как способом нагрева, так и конструкцией.
Что такое импульсный паяльник?
Импульсные паяльники были разработаны ещё в советский период, до появления блоков питания, работающих по принципу широтно-импульсной модуляции, сокращенно ШИМ. В то время подобные инструменты называли паяльниками-пистолетами, которые были оборудованы кнопкой, позволяющей включать и выключать подачу питания. Таким образом, подачу электроэнергии на нагревательный элемент можно было прекратить по мере необходимости.

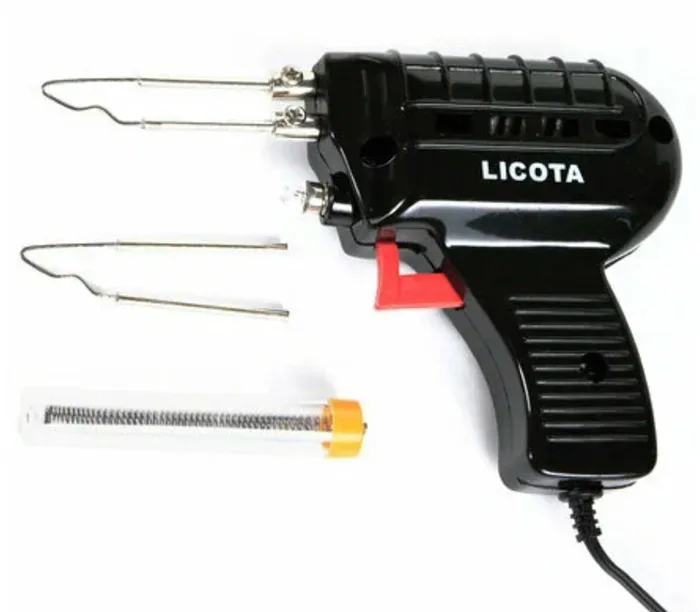

Эти устройства отличаются быстрым временем нагрева жала, которое представляет собой небольшой участок проволоки диаметром от 1 до 3 миллиметров, сделанный из меди или стали. Переменный ток проходит через проволоку благодаря токосъемникам, которые фиксируются винтами к понижающему трансформатору. Такой диаметр проволоки обеспечивает быстрый нагрев (менее 3 секунд) без преждевременного прогорания элемента.
Зачем нужны импульсные паяльники?
Паяльники — это устройства, которые используются в работе с различными электрическими схемами и цепями приборов. Они необходимы для выполнения монтажных и демонтажных операций с компонентами и узлами в электротехническом оборудовании. Структура паяльного пистолета является достаточно простой. Этот инструмент состоит из следующих ключевых элементов:
- жало — основной рабочий элемент, закреплённый на держателе, представляющее собой проволоку V-образной формы с толщиной до 3 миллиметров;
- источник питания — необходим для подачи электрического напряжения на жало;
- рукоятка;
- кнопка для включения устройства;
- кабель с вилкой для подключения к электрической сети;
- лампочка, освещающая рабочую зону.
Форма жала этого устройства способствует качественной пайке радиоэлементов, проводников, а также лужению небольших участков на платах радиосхем. Удобная ручка позволяет выполнять пайку элементов, находящихся в труднодоступных местах. Так как прибор нагревается очень быстро, пользователь имеет возможность завершить значительный объём работы за короткий период. Это позволяет использовать импульсный паяльник даже для распайки разъемов при прокладке электросети и монтаже электромонтажных конструкций.
Разогрев жала устройства происходит за счёт тока с низким напряжением. При этом витки и шины не нагреваются, и вся тепло генерируется именно в области жала.
Преимущества использования импульсного паяльника:
- эргономичный дизайн, обеспечивающий удобство в обращении;
- высокая скорость нагрева жала;
- наличие механизма для регулировки мощности, который позволяет использовать прибор для пайки различных элементов разного размера;
- экономия электроэнергии.
Однако, несмотря на все преимущества, у пользователя могут возникнуть и некоторые недостатки:
- долгосрочная работа с импульсным паяльником может вызвать усталость в руке;
- высокая стоимость данного инструмента.
Сравнение с обычными паяльниками
Импульсный паяльник выделяется на фоне стандартных моделей своим дизайном, так как он имеет конструкцию, напоминающую пистолет. Кроме того, отличие также касается устройства жала, которое чаще всего изготавливается из меди и отличается вытянутой, петельной формой. Благодаря уникальному принципу работы паяльного пистолета и его блоку питания, инструмент может нагреваться почти мгновенно до температуры плавления. Это, в свою очередь, отличает его от традиционных моделей. Следовательно, можно сделать вывод, что импульсные паяльники обеспечивают быстрое и качественное выполнение работ.
Виды импульсных паяльников
Как было упомянуто ранее, импульсные паяльники имеют конструкцию, схожую с пистолетом. Модели могут различаться по размерам, мощности, а также наличию различных дополнительных функций.
В настоящее время существует три основных типа импульсных паяльников:
Керамические паяльники, которые оборудованы стержнем из керамики, служащим нагревательным элементом. Они отличаются долговечностью, надёжностью и высокой скоростью нагрева.
Газовые паяльники используют в своей работе сжиженный газ, что позволяет им функционировать независимо от источников электрической энергии.
Импульсный паяльник – популярные производители
Импульсный паяльник служит для монтажных и демонтажных работ с элементами электрических диаграмм и другими мелкими деталями. С его помощью можно безопасно выпаять множество компонентов, даже небольшого размера, без повреждения остальных элементов схемы. Жало для импульсного паяльника, как и у других моделей, изготавливается из медной проволоки, однако в некоторых случаях его поверхность дополнительно может быть покрыта другими металлическими слоями для повышения износостойкости.

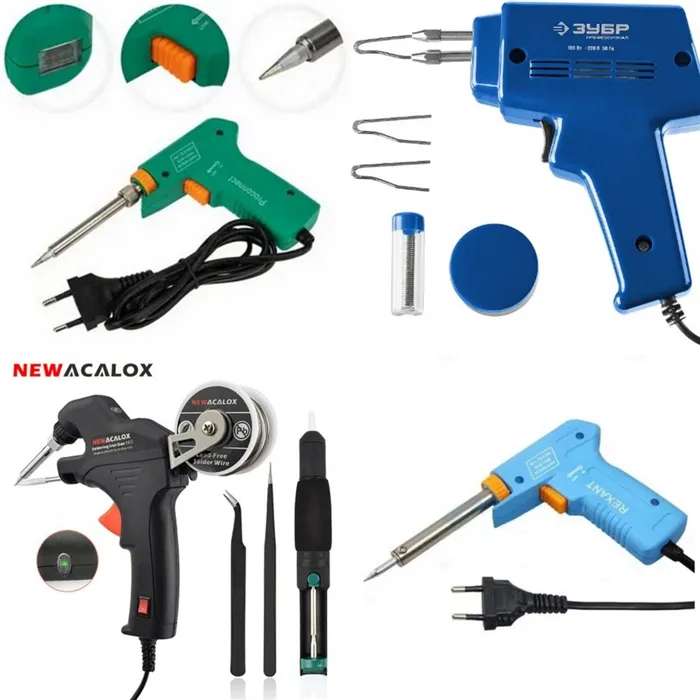

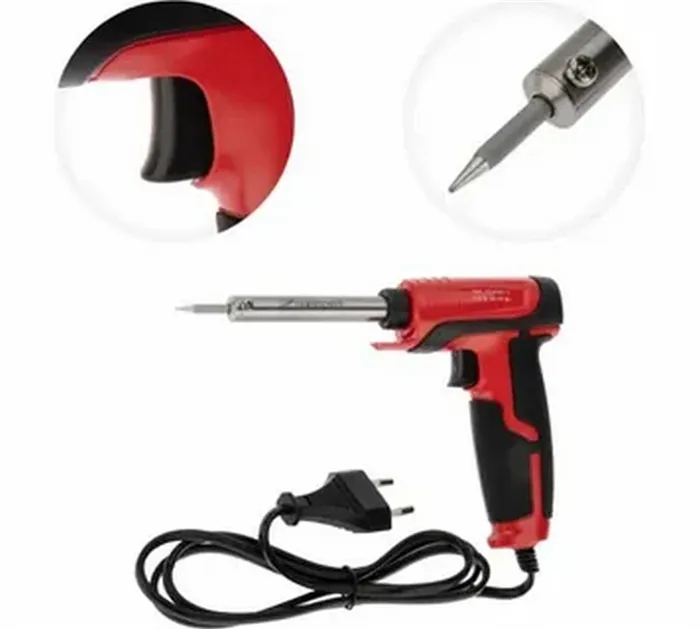

Этот инструмент представлен на рынке в широком ассортименте, так как технологии его производства постоянно усовершенствуются. На сегодняшний день можно найти как простые модели для домашнего использования, так и более продвинутые профессиональные варианты, часто предлагающиеся в защитных кейсах.
Импульсные электрические паяльники иногда путают с трансформаторными аналогами. Такие устройства, как правило, включают понижающий трансформатор, но лишены высокочастотного преобразователя. Остальные характеристики этих двух типов паяльников очень схожи. Однако импульсные модели работают значительно быстрее и требуют гораздо меньших перерывов, чем их трансформаторные аналоги.

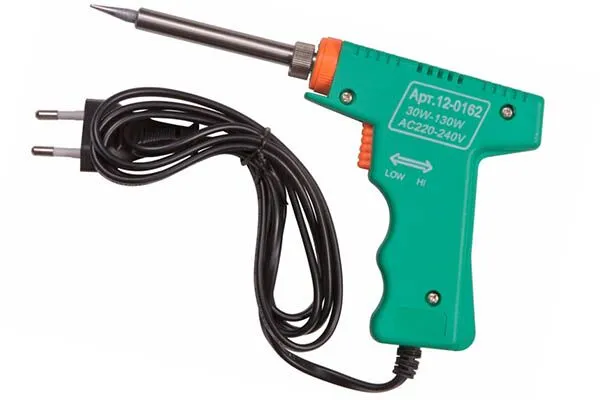

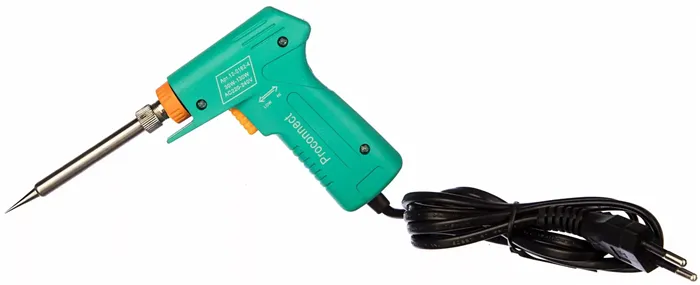

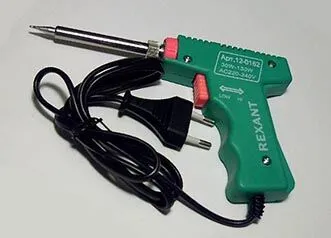

На изображении представлен внешний вид импульсного паяльника, напоминающего пистолет.
Область применения
Импульсный паяльник в пистолетной форме используется в основном при работе с микросхемами и мелкими деталями электротехнического оборудования. Все маленькие контакты, которые нужно спаять или выпаять, могут быть успешно обработаны с помощью данного инструмента. Благодаря своей уникальной конструкции, паяльник обеспечивает отличные условия для работы с подобными компонентами. Производство и ремонт гаджетов, бытовой техники, радиосхем и других подобных изделий — всё это может потребовать наличия импульсного паяльника в арсенале профессионала.
Принцип работы
Перед тем как углубиться в детали функционирования импульсного паяльника, важно понимать его конструкцию, так как состав и функционирование взаимосвязаны. Основные компоненты инструмента включают:
- Жало — основной рабочий элемент, который взаимодействует с местами пайки;
- Держатель — обеспечивает удобство управления устройством во время работы;
- Нагреватель — предназначен для разогрева жала;
- Электрический шнур с вилкой — служит для подключения устройства к электрической сети;
- Стержень — часть, которая предшествует жало в конструкции паяльника.
Современные модели чаще всего используют нихромовую спираль в качестве нагревателя. Под действием электрического тока она нагревается до необходимой температуры. Рабочей температурой для пайки считается та, при которой припой начинает плавиться. Стержень изготавливают из меди, так как этот материал обладает отличными проводящими свойствами, что позволяет быстро достигать нужной температуры. Обычно жало имеет клиновидную форму.

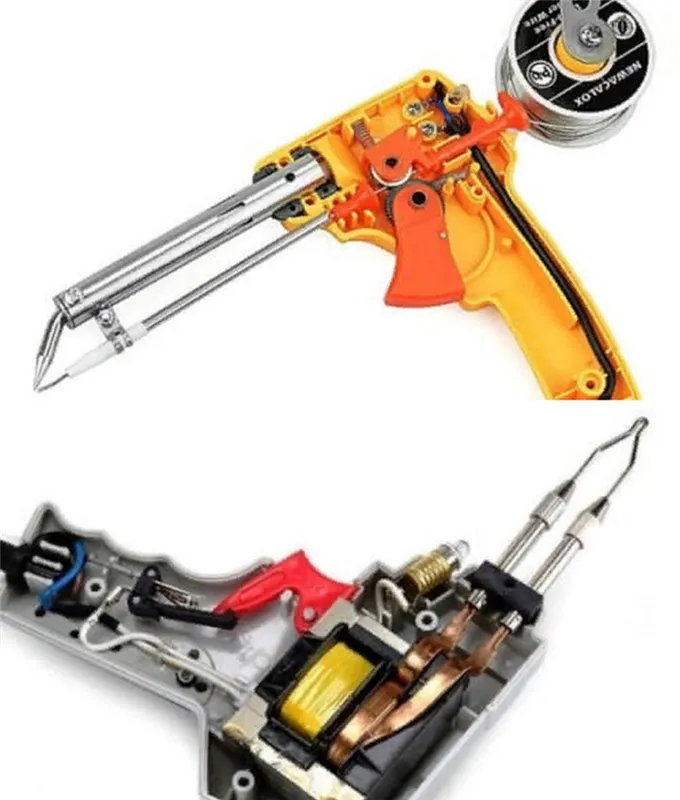

На изображении отображена внутренняя структура импульсного паяльника.
Благодаря тому, что это устройство работает на низком напряжении и имеет особую конструкцию, оно показывает высокий коэффициент полезного действия. Импульсный керамический паяльник эффективно расходует электроэнергию. Ток проходит через жало исключительно в процессе пайки. Это является основным отличием импульсного паяльника от обычных. Другие отличия главным образом связаны с наличием в конструкции частотного преобразователя. Также, как и в традиционных моделях, жало может быть выполнено из меди или других материалов.
Преимущества импульсных паяльников
Среди достоинств импульсных паяльников можно выделить следующее:
- Эргономичность конструкции — импульсные паяльники в отличие от обычных стержневых моделей имеют пистолетообразную форму, что позволяет одной рукой держать инструмент и управлять им;
- Высокочастотный преобразователь напряжения позволяет быстро нагревать жало устройства всего за несколько секунд;
- Наличие регулятора мощности расширяет возможности использования паяльника — от пайки мелких деталей до соединения крупных компонентов;
- Работа в импульсном режиме снижает расход электроэнергии.
Недостатки импульсных паяльников
Хотя у импульсных паяльников множество положительных сторон, стоит упомянуть и о некоторых их недостатках:
- Длительная работа может привести к усталости руки, так как требуется держать довольно тяжёлый паяльный пистолет на весу;
- Импульсный паяльник с современными дополнениями часто имеет высокую цену.
Важно! Пайка чувствительных микросхем может привести к их повреждению, из-за накопления в жале высокочастотного напряжения.
Газовые паяльники
Это современные устройства, которые стали доступными относительно недавно. В их конструкции присутствует баллон с сжиженным газом, такой как пропан или смесь пропан-бутана, запорный клапан, регулятор температуры и закрытая камера сгорания, к которой крепится паяльное жало. Заправка таких инструментов осуществляется так же, как и зажигалок для бытового использования.
Главным преимуществом газовых паяльников перед электрическими является их автономность. Именно поэтому их основная область применения — это электромонтаж в условиях, где использование электрических паяльников нецелесообразно. Например, монтаж и ремонт охранно-пожарных сигнализаций на удалённых объектах, работа с слаботочными сигнальными линиями на столбах и прочими высокими конструкциями, обслуживание кабелей и электроборудования в полевых условиях или на отключённых временных резках, а также восстановление автомобильной проводки и электронных блоков на выезде. Однако для пайки в домашних условиях или на производственных линиях применение газовых паяльников может быть нежелательно из-за отсутствия контроля температуры, что приводит к перегреву или, наоборот, недостаточному нагреву. Это негативно сказывается на качестве и долговечности паяных соединений.
Электрические паяльники
Нерегулируемые
Это самые простые электрические паяльники, которые состоят из электронагревательного элемента, медного жала и корпуса, выполненного из материалов, таких как дерево или пластик. Их мощность может варьироваться от 10 до 300 ватт и порой даже больше. Однако, использование электропаяльника мощностью свыше 200 ватт связано с определёнными затруднениями, такими как большие размеры, вес и не самая высокая эргономичность. В случаях, когда требуется повышенная тепловая мощность, рассматриваются модели с косвенным нагревом.
Питание таких устройств обычно осуществляется от сети с напряжением 220-240В, но также существуют и модели, предназначенные для работы от 36 вольт. Их используют в помещениях с высоким риском поражения человека электротоком, например, для монтажа в неотапливаемых влажных условиях, таких как гаражи и подобные технологии, а также в местах с высокими требованиями к электробезопасности, например в медицинских учреждениях или монтажных цехах. Они не имеют терморегулировки, что приводит к перегреву рабочего элемента и, как следствие, к ускоренному окислению и обгоранию жала, растворению меди в припое и образованию раковин на жале, которые затрудняют пайку. Это также может привести к кипению припоя вместо его плавления, что в итоге ухудшает качество соединений. Однако из-за низкой стоимости нерегулируемые модели нашли применение как в электромонтажных работах, так и в нестандартных задачах — например, для устранения трещин в пластиковых изделиях. Благодаря наличию моделей с мощностью нагревателя 100 ватт и более их используют для пайки изделий с большой теплоёмкостью, таких как крупные медные провода, трубки, листы меди, латунь, оцинкованная сталь и тому подобное.
Импульсные
Простые нерегулируемые паяльники имеют свои недостатки, один из которых — длительное время нагрева жала. Это становится критичным, особенно в случаях, когда необходимо припаять всего одну деталь. Для решения этой проблемы был разработан импульсный паяльник, название которого отражает его особенности — кратковременный режим нагрева и питание от импульсного блока питания.

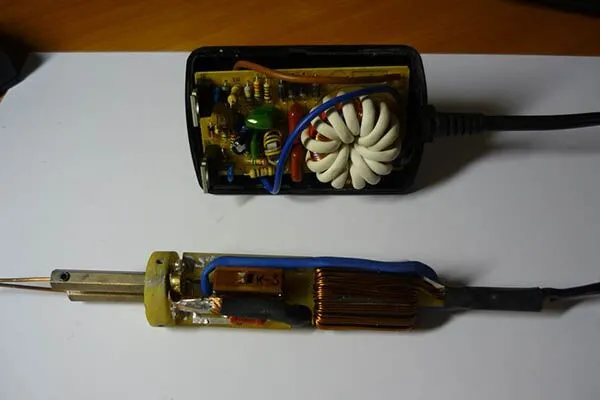

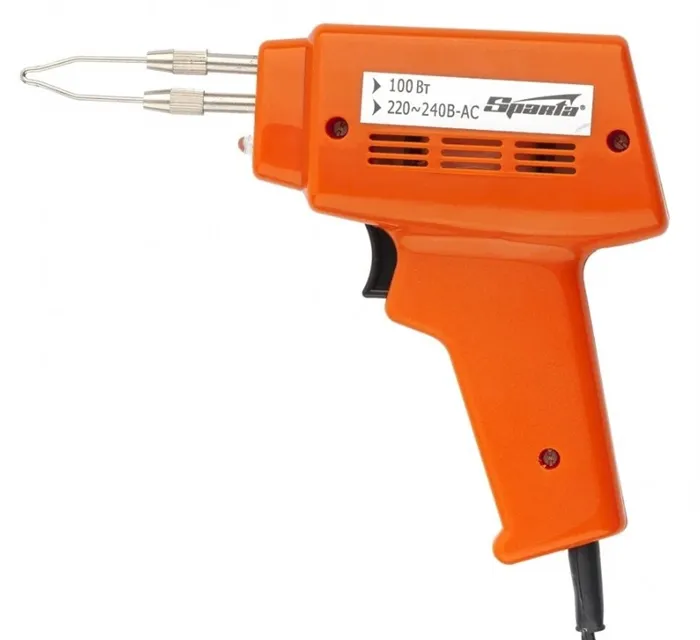

В этом инструменте роль жала и нагревателя выполняет участок толстой медной проволоки. Однако существуют и модели с закрытым нагревательным элементом и классическим жалом. Питание осуществляется от компактного импульсного блока питания, который встроен в корпус. Он нагревается до высокой температуры практически мгновенно, что позволяет начинать пайку в нужный момент и быстро остывать после. Это повышает безопасность работы и снижает расход электроэнергии.
Существуют также упрощённые конструкции, которые можно назвать импульсными лишь частично. Главное отличие заключается в том, что они питаются не от импульсного блока питания с мини-трансформатором, а от обычного понижающего трансформатора, что добавляет им в весе и габаритах.
Существуют также экзотические решения, использующие углеродные (графитовые) или полупроводниковые нагревательные элементы. Эти устройства имеют узкую область применения и являются достаточно редкими на рынке.
